大火燃燒產生對流積雲

作者： -



下午四點多開始燃燒，輪胎工廠燃燒

火力旺盛，提供很強的上升動力，可見黑煙不斷向上竄升

黑煙不斷向上竄升，到一定的高度開始出現白色積雲結構

當時周邊雲種多屬為高層雲，卷積雲類，不見發展旺盛的積雲結構

此對流積雲的發展

因為受到向上竄升的黑煙，夾帶大量的粒子，當作凝結核

快速向上發展形成積雲






積雲頂，出現薄薄白霧

在急遽上升的雲邊界發生

此薄霧形成原因還不清楚，再來去問老師看看
"通常積雲在發展時，積雲頂端會有類似蓋子的一層薄雲，

 很像莢狀雲，但成因是不同的，氣象上我們稱之為「蕈帽雲(Pileus Cloud)」。"

  (from 天氣即時預報臉書)



低層風切不大，一開始黑煙垂直上升

低層風切不大，高層風切也不大

能見黑煙緩慢地向外擴散而已

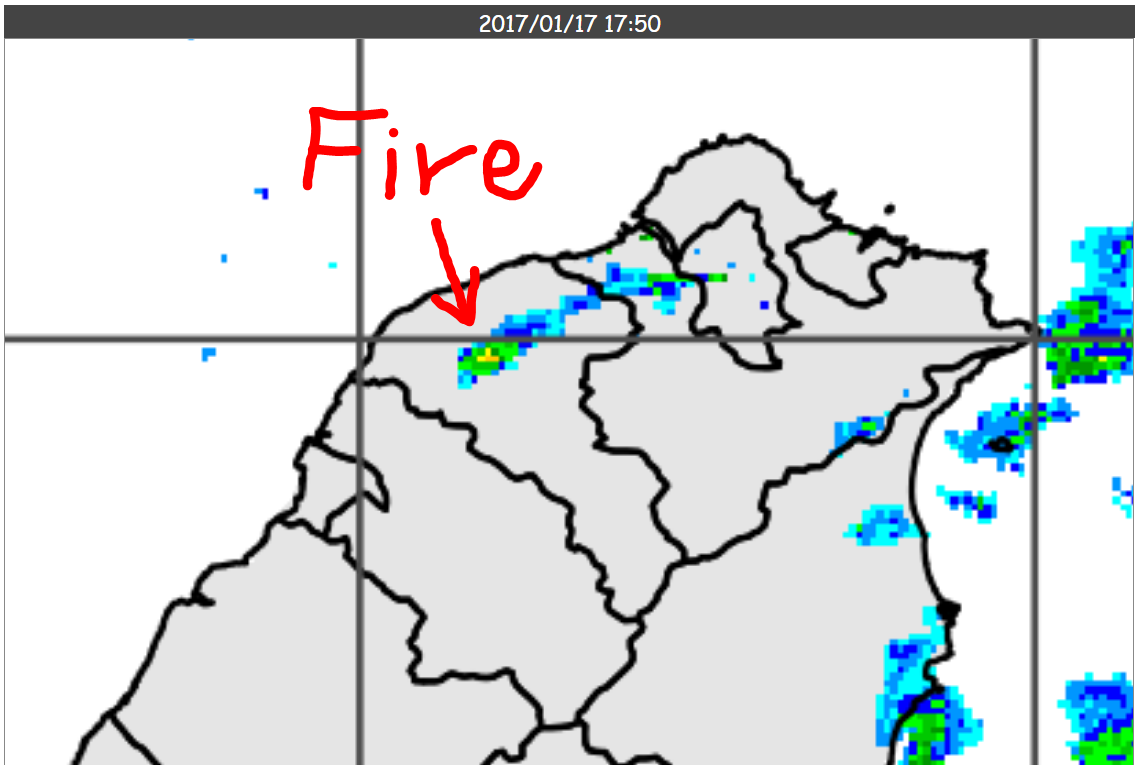

雷達觀測，似乎可以看到發展很高的積雲回波

出現時間在 17:40 開始，持續到 19:00

固定在中壢位置上的強回波，可達 30 dBZ

回波看的到，但不降雨

可以說是大量的汙染物，大量的凝結核反而不容易產生大水滴而降雨

看了很久，地面始終沒有降雨的現象




夜間降溫，想必邊界層高度降低，污染物擴散更加困難

晚上的中壢，黑，戴奧辛，黑色輪胎雨
